Poster Experimento de dupla inclinação

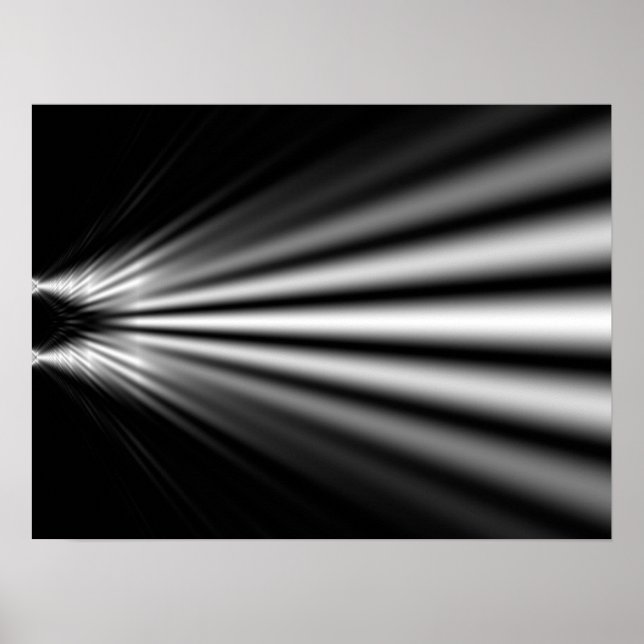

Distribuição da intensidade calculada por detrás de uma fenda dupla iluminada por uma onda de raios X monocromática, totalmente coerente, com um comprimento de onda de 0,25 nm, ou seja, uma energia fotônica de E=5 keV. A abertura de cada fenda é de 2,5 µm. O intervalo entre as duas fendas é de 10 µm. (centro a centro). A coordenada de imagem horizontal corresponde à distância por trás da fenda (ao longo do eixo óptico). As distâncias de propagação indicadas variam entre 1 e 500 mm. A largura de um pixel de solteiro (na imagem de resolução de cheio 2000 pixéis-wide) corresponde a uma distância de propagação de 0,25 mm. A coordenada de imagem vertical corresponde à posição transversal. O campo vertical da imagem é de 60 µm. A altura de cada pixel (na imagem de alta resolução de 1500 pixels) é de 40 nm. A simulação da propagação da frente de onda foi realizada com o código de propagação XWFP (T. Weitkamp, Proceedings SPIE 5536 (2004) 181-189), utilizando um kernel de propagação de Fresnel em aproximação paraxial.
