Pôster Diagrama Estrutural do Espacial Probe Voyager

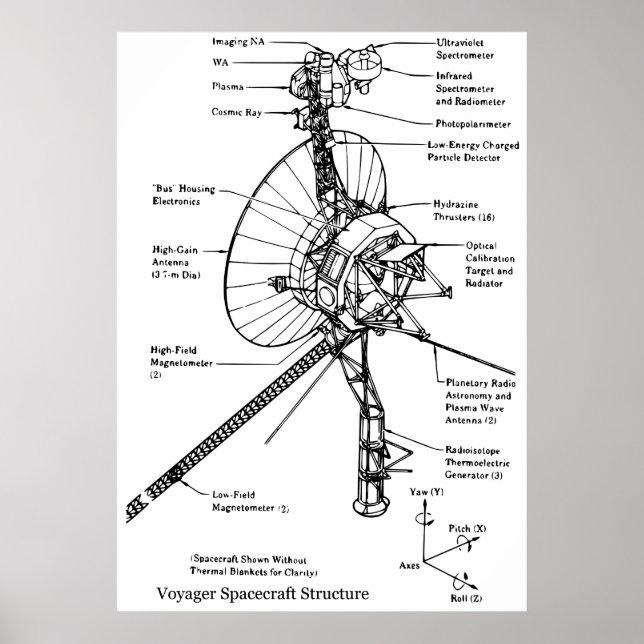

A estrutura da nave Voyager - diagrama esquemático. A antena de alto ganho (HGA) de 3,7 metros de diâmetro é acoplada ao barramento oco de eletrônicos poligonais de dez lados, com o tanque esférico dentro do qual está contido o combustível de propulsão da hidrazina. O Registro de Ouro da Voyager está anexado a um dos lados do ônibus. O painel quadrado angular à direita é o alvo de calibração óptica e o radiador de calor em excesso. Os três geradores termoelétricos de radioisótopos (RTGs) são montados de ponta a ponta no boom inferior. As duas antenas planetárias de rádio e ondas de plasma estendem-se diagonalmente para baixo, esquerda e direita. O boom três axial Astromast de 13 metros de comprimento estende-se diagonalmente para baixo à esquerda e mantém os dois magnetômetros de baixo campo (MAG); os magnetômetros de alto campo permanecem próximos ao HGA. O boom do instrumento que se estende para cima mantém-se, de baixo para cima: o subsistema de raios cósmicos (CRS) à esquerda e o detector de Partícula Carregada de Baixa Energia (LECP) à direita; o Espectrômetro de Plasma (PLS) à direita; e a plataforma de digitalização que gira em torno de um eixo vertical. A plataforma de varredura compreende: o Espectrômetro Interferômetro Infravermelho (IRIS) (maior câmera no topo à direita); o Espectrômetro Ultravioleta (UVS) logo acima do UVS; as duas câmeras de vídeo do Subsistema de Ciência da Imagem (ISS) à esquerda do UVS; e o Sistema Fotopolarímetro (PPS) sob o ISS. Sugerido para a Wikipédia em inglês: texto de alternativo para imagens: uma sonda espacial com corpo cilíndrico de squat e uma grande antena parabólica à esquerda, um gerador termoelétrico de radioisótopos de três elementos numa explosão se estendendo para baixo e instrumentos científicos numa explosão se estendendo para cima. Um disco é fixado ao corpo virado para a frente esquerda. Um longo boom triaxial se estende para baixo à esquerda e duas antenas de rádio se estendem para baixo à esquerda e para baixo à direita. Os direitos de reprodução de imagem podem ser encontrados no link próximo à parte inferior desta descrição. Inscreva-se em Mr Rebates para GRATUITA e economize 12% em qualquer ordem zazzle além de um bônus de inscrição de $5.00 Todos os direitos reservados; sem: preconceito, recurso ou aviso (U.C.1-308) Direitos de reprodução de imagem: http://commons.wikimedia.org/wiki/File:Voyager_spacecraft_structure_vector.svg diagrama de viagem "esquema de viagem" "sonda de viagem" "nasa viagem" diagrama esquemático sonda espacial" sonda espacial nave espacial satélites nasa "missão espacial" "exploração espacial" "espaço exterior" astronomia astronômica astronômica astronômica
