Adesivo Gerador de discos Faraday

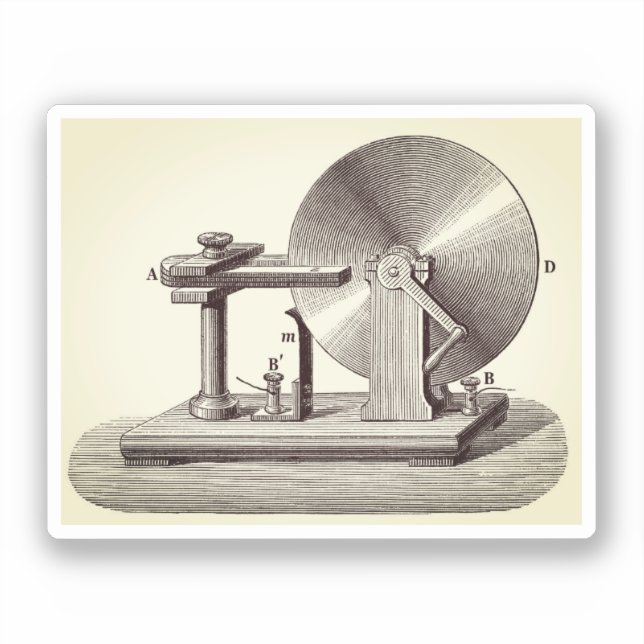

Desenho do disco Faraday, o primeiro gerador eletromagnético, inventado pelo cientista britânico Michael Faraday em 1831. O disco de cobre (D) rodou entre os polos de um ímã em forma de ferradura (A), criando uma diferença potencial entre o eixo e a jante devido à lei de indução de Faraday. Se um circuito elétrico como um galvanômetro estivesse conectado entre as postadas de ligação (B) e (B'), o movimento induziu um fluxo radial de corrente no disco, do eixo em direção à borda. A corrente flui para o contato com o primavera (m) deslizando ao longo da borda do disco, fora do posto de ligação (B') através do circuito externo para o posto de ligação (B) e voltando para o disco através do eixo. Virar na direção oposta reverte a direção da corrente. A legenda também diz que passar uma corrente de uma célula Bunsen (bateria) por ela faria o disco girar, fazer que funcionasse como motor elétrico. As partes rotuladas são indicadas na legenda como: (A) parafuso de ligação (B) do disco induzido pelo ímã (D) para o eixo de ligação do disco (B') que entra ou sai atualmente para o parafuso de ligação do disco (B') para a corrente de entrada ou saída da circunferência do disco (m) (m) (contato de primavera deslizante) para a borda do disco. A legenda descreve-o como 'aparato de Foucault e Le Roux', de modo que esta fotografia não foi tirada da máquina original de Faraday, mas sim do físico francês contemporâneo de Faraday Léon Foucault. O disco Faraday era um gerador ineficiente porque as contracorrentes voavam por regiões do disco fora do campo magnético. Foi o primeiro gerador homopolar
